騒音の不安を最短で“見える化”
騒音シミュレーション
騒音の「見える化」で現場の課題をスピード解決！
工場や大型施設で発生する騒音を専門のシミュレーション技術で可視化します。近年、工場や物流施設、教育施設などあらゆる現場において騒音問題は重要な課題となっており、空調機器など設備騒音が一因となるケースも少なくありません。騒音シミュレーションによって対策の効果を事前に予測し、騒音問題の発生を予防・解決へ導きます。図面データと騒音源情報をご提供いただければ、現状の騒音分布を「見える化」し、適切な対策プランを盛り込んだレポートをご提出いたします。
%20(1).webp)
スーパーゼネコンとの
お取引実績
防振床に関して
特許を取得する
技術力
ご利用実績
100社以上
このようなお悩みはありませんか？
音に関連する建築のお悩み
1
新たに工場やビルを建設する際、敷地境界で地元自治体の定める騒音規制値をクリアできるか心配
2
屋外設備（室外機や発電機など）の騒音について近隣住民から苦情が寄せられており、有効な対策とその効果を知りたい
3
工場内の作業環境の騒音レベルを下げ、従業員の労働環境を改善したい
上記のように、大型設備や建物の計画・運用に伴う騒音の課題にお応えするため、騒音シミュレーションサービスがお役に立ちます。経験豊富な技術者が現場の状況とニーズを把握した上で、コンピュータ上に周辺環境も含めた3次元モデルを構築し、懸念される騒音を詳細に予測・分析します。設備機器の増設や工場の新築・増築に伴い、隣接地や周辺環境への音の影響を事前につかみたい場合に、このシミュレーションは特に有効です
カラーコンターマップ・寄与率の確認・受音点の周波数特性
騒音シミュレーションとは？
工場やコンサートホールなどで発生する大きな音がどの程度の範囲でどの程度の音量で伝わるかを専用のソフトを使い、物理学の計算に基づいて算出することを言います。工場に新たに機材を導入する場合や本来は違う用途で使用している場所でコンサートを開きたい場合に必ずと言って出てくるのが騒音問題です。事業が進み始めてから騒音による行政指導があった場合には予想外の出費が出たり、そもそも事業継続が難しくなる場合も考えられます。そういった事態を避けるために騒音シミュレーションは皆様のお力になれるはずです。
%20(1).webp)
カラーコンターマップによる音の視覚化
発生した音がどの方向へ、どの程度広がるかを、色や分布で視覚的に確認できます。受音点だけでなく周囲一帯を把握できるため、想定外の音漏れや音の集中箇所など設計段階では気づきにくい問題点を事前に発見可能です。直感的に伝わるため、住民説明会や関係者への説明資料としても活用されています。

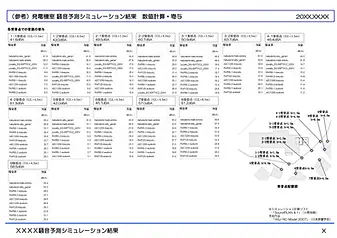

騒音の寄与率から適切な対策箇所を確認
シミュレーション前に設定した受音点において、音がどこからどのような割合で影響しているのか（寄与率）を確認することが可能です。落としたい音量によって最も適切な対策箇所を確認することが可能です。
.webp)
.webp)
受音点の周波数特性まで把握が可能
寄与率の次に受音点ごとの周波数特性が分かれば対策の方法の検討に役立ちます。騒音の周波数のピークがどこにあるかによって対策の方法が異なり、逆にオーバースペックのばあい
騒音シミュレーションのメリット
01
騒音対策の効果を事前に定量的に把握で きる
騒音シミュレーションを活用する最大のメリットは、騒音対策の効果を事前に定量的に把握できる点です。対策前の予測結果を環境基準値と比較することで、どの受音点（評価ポイント）で騒音超過リスクがあるかをあらかじめ確認でき、トラブルを未然に防げます。
02
対策が必要な箇所を明確に
また、各音源ごとの周辺への寄与度を明確化できるため、どの音源に重点的な対策が必要かが一目でわかります。これにより「必要な箇所に必要なだけ」のピンポイントで効果的・経済的な対策案の検討が可能です。さらに、騒音レベルの分布図（コンターマップ）を作成することで、対策前後でどの程度騒音が減衰するかを直感的に可視化できます。図のように防音壁設置のBefore/Afterをシミュレーションすれば、騒音低減の効果が一目瞭然です。
.webp)
対策の有効性を客観的に示す根拠となる
対策前の騒音伝搬シミュレーション結果（建物断面図）。音源からの騒音が遮るものなく伝搬し、赤～オレンジ色の高 い騒音レベルが広がっています。 騒音源からの音が無遮蔽物のまま拡散しており、敷地境界を越えて周辺環境への影響が懸念される状態です。このままでは近隣に対する騒音問題が発生する恐れがあります。
03
〈対策前〉
〈対策後〉
対策後の騒音伝搬シミュレーション結果（建物断面図）。防音壁を設置することで敷地境界付近では緑色の低騒音レベル領域が広がり、騒音が大幅に低減していることが見て取れます。 防音壁背後の騒音レベルが明らかに低下し、対策の効果が数値とビジュアルで示されたシミュレーション結果です。この結果から、対策前には高かった騒音が対策後には基準内に収まると予測され、騒音問題の解消が期待できます。シミュレーションによって得られたデータは、対策の有効性を客観的に示す根拠となるため、関係者への説明もしやすくなります。
サービスの内容・進め方
シミュレーションには図面・音源・周辺環境が必要となります
騒音シミュレーションサービスでは、まずお客様から施設の図面データ（平面図・立面図・断面図など）と騒音源に関する情報をご提供いただきます。例えば、敷地配置図や建物の高さ・形状、設備機器の設置場所、音圧レベルや評価したい受音点の位置・高さ、そして地域の騒音規制基準値などです。
音源データが無い場合は？
音源の種類によっては、メーカー資料や既存データとして音源データが用意されていない場合もございます。その場合でも、弊社が保有している類似音源データの活用や、弊社スタッフによる現地での実測により、シミュレーションに必要な音源条件を設定することが可能です。
※音源のデータが正確で無い場合には計画が進んだ後、測定を実施した際にシミュレーションの値との差異が大きくなる可能性がございます。
提出資料に関して
これらのデータをもとに、SoundPLAN などの環境騒音予測ソフトを用いて、敷地周辺を含めた3Dモデルを構築します。建物配置や地形、周辺建物を再現し、各騒音源に周波数特性ごとの音響パワーレベルを設定。評価点（受音点）を配置し、反射音・回折音まで考慮した騒音伝搬計算を行います。
シミュレーション結果から、受音点ごとの騒音レベルや音源別の寄与度を数値化し、騒音マップや一覧表としてレポート化します。
%20(1).webp)
